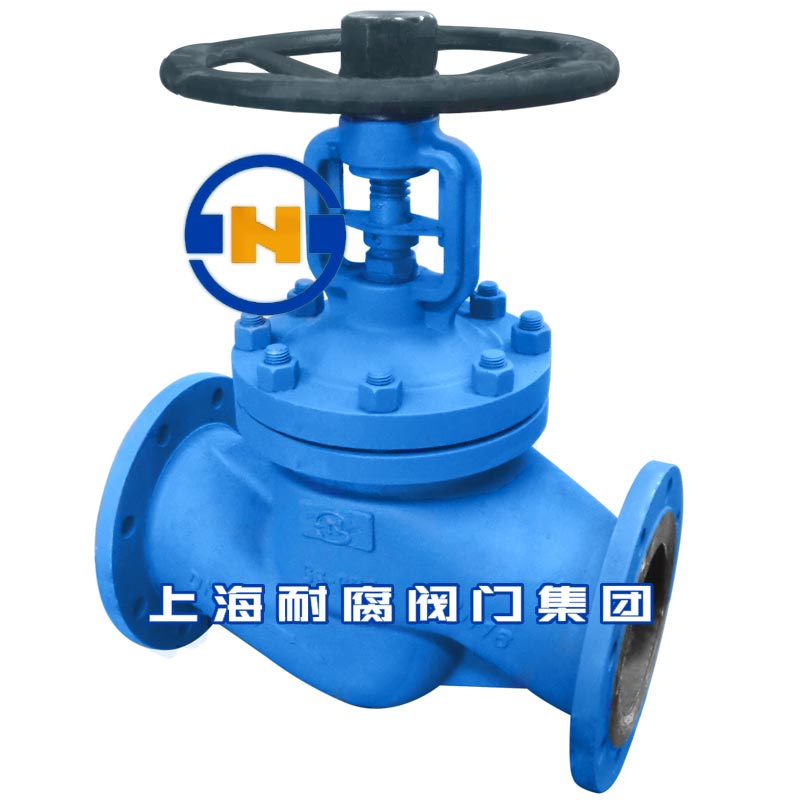

直通截止阀,截止阀

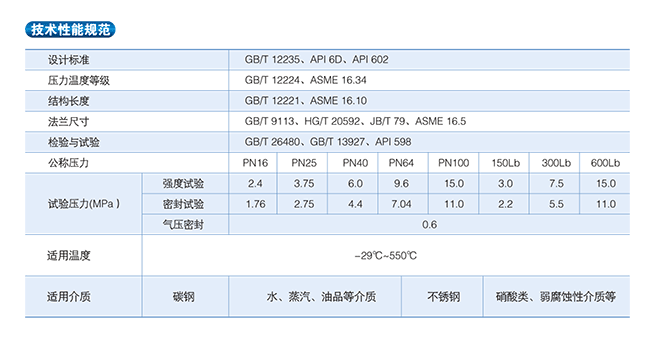

  • 性能规范

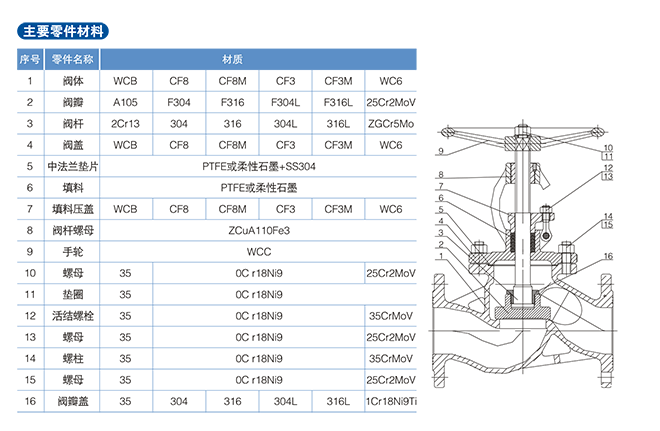

  • 主体零件

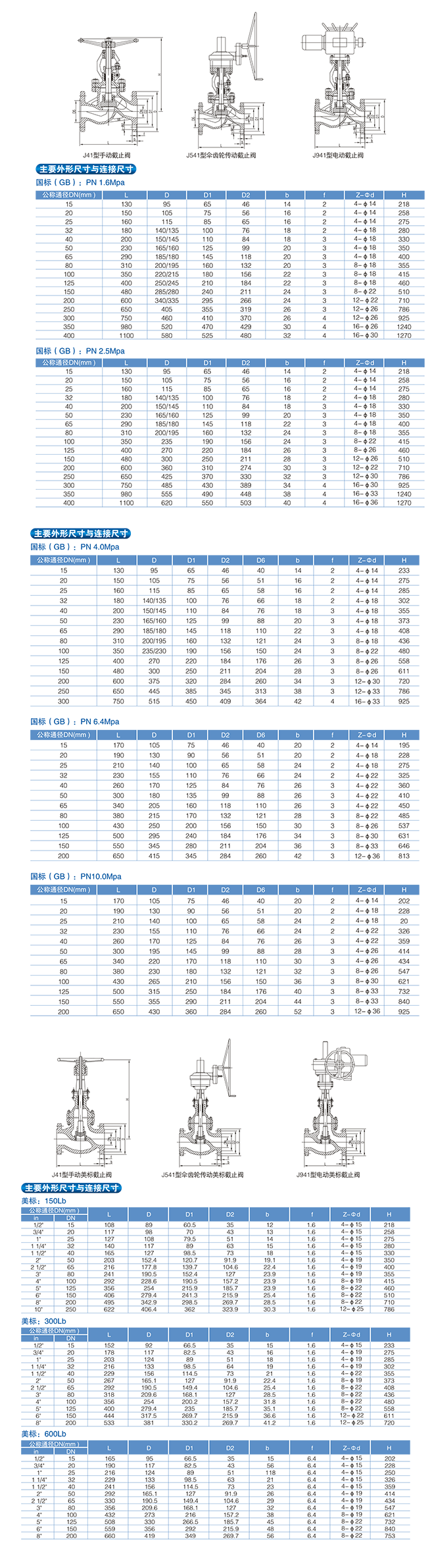

  • 结构尺寸
  • 图纸下载

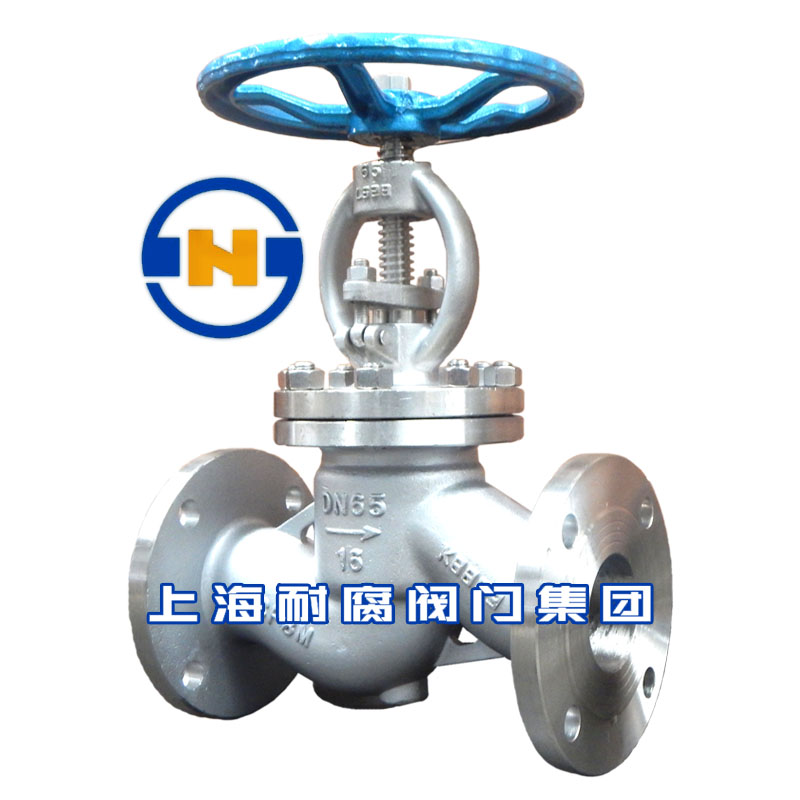

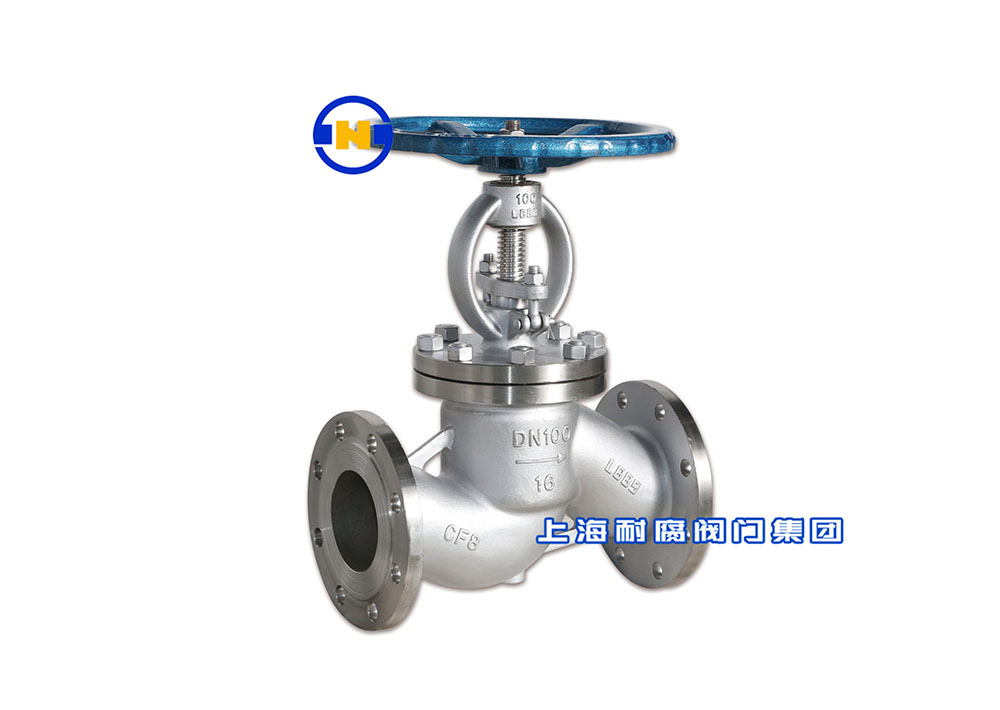

直通截止阀结构紧凑、造型美观、性能优良。阀瓣与阀杆采用活络连接结构。启闭灵活,阀杆设计了倒密封副,提高阀门的使用寿命和密封性能。

密封面采用合金钢或硬质合金,瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

阀杆表面经氮化处理,具有良好的抗腐蚀性、耐摩擦性。填料采用柔性石墨,密封可靠,操作灵活,启闭立矩小。

直通截止阀可选用各种配管法兰标准及法兰密封面型式,传动方式可选用手动。蜗轮传动,也可以选用电动、气动、液动等驱动方式,便于远距离的控制,满足用户不同需求。
联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

截止阀用途
截止阀材质 性能
联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com
不锈钢截止阀 结构长度
联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com
相关产品
  • 衬氟截止阀,截止阀

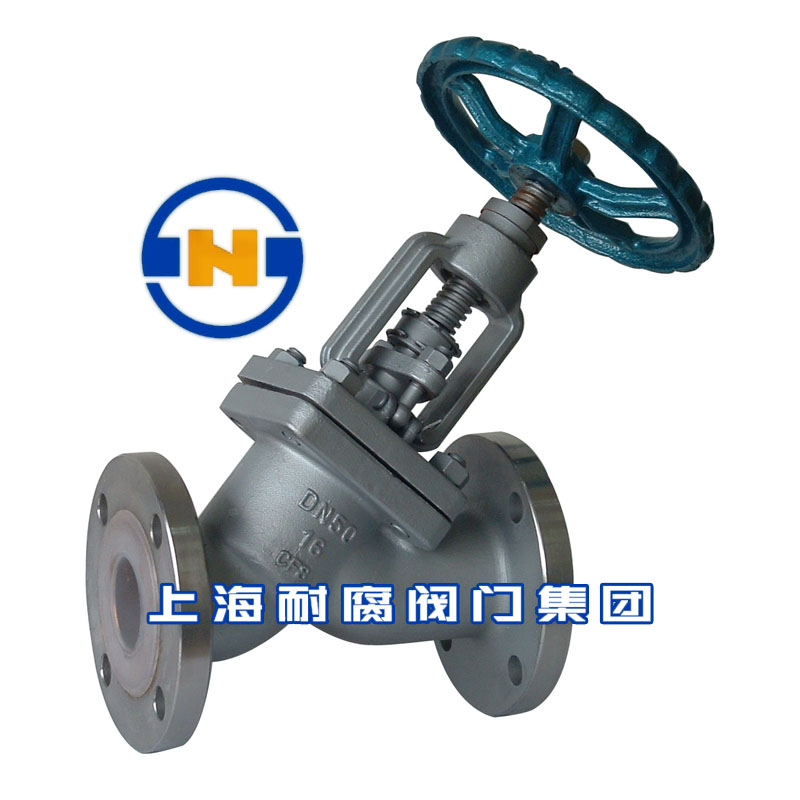

    一、截止阀基本结构 1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 二、驱动方式 手动、齿轮传动、气动(常开或常闭)、电动。

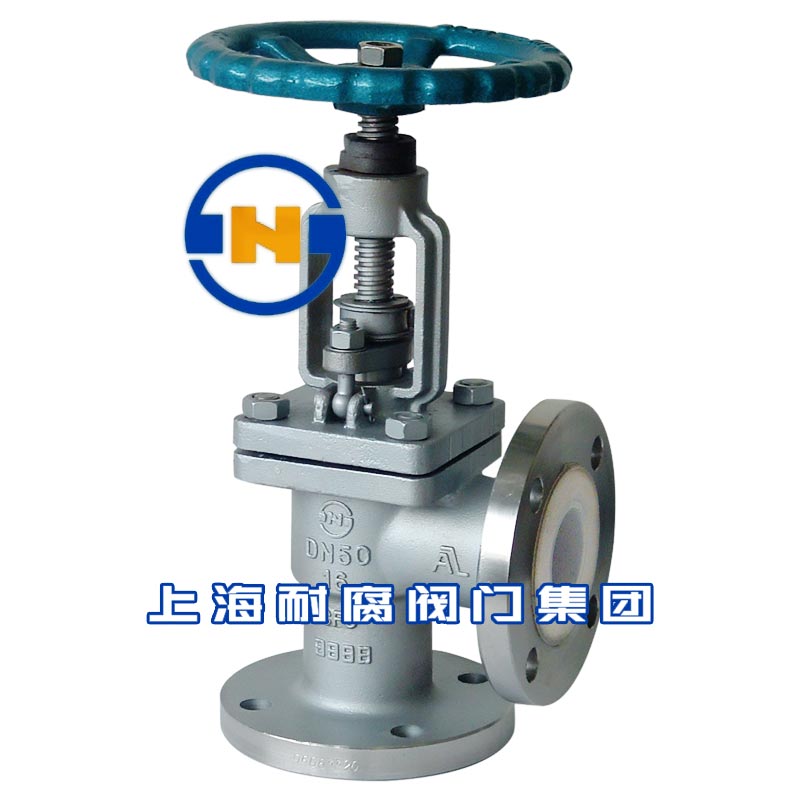

  • 角式截止阀,截止阀

    角式截止阀基本结构 1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 二、驱动方式 手动、齿轮传动、气动(常开或常闭)、电动。

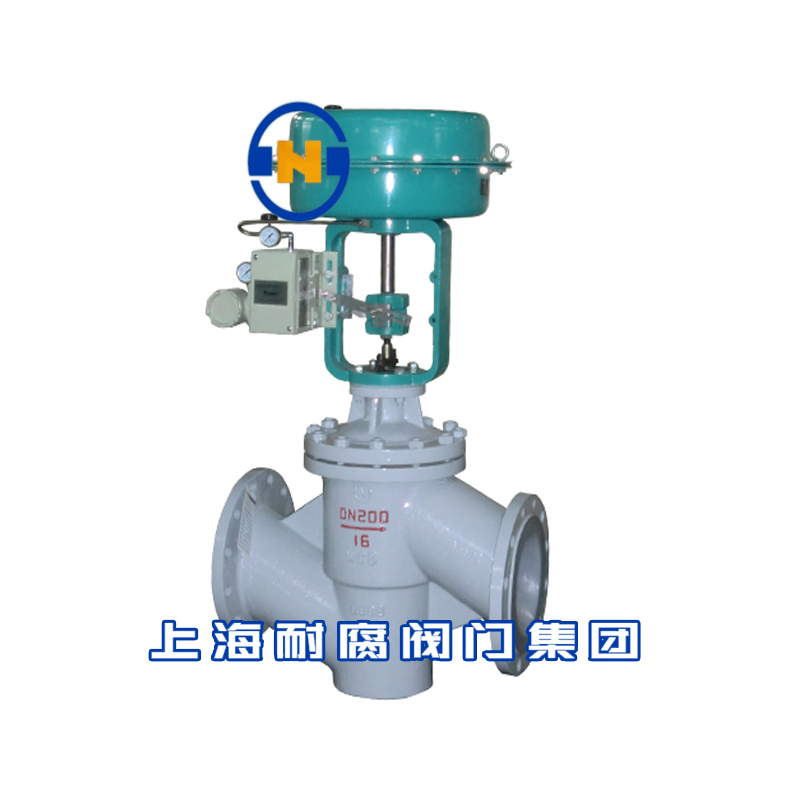

  • 电动调节型截止阀,截止阀

    电动截止阀双重的密封设计(波纹管+填料)若波纹管截止失效,阀杆填料也会避免泄露,坚固耐用的密封设计,保证阀杆的零泄露,密封安全、可靠,使用寿命长,减少维修次数。 J941H-16C J941W-25P等型号

  • 保温截止阀,截止阀

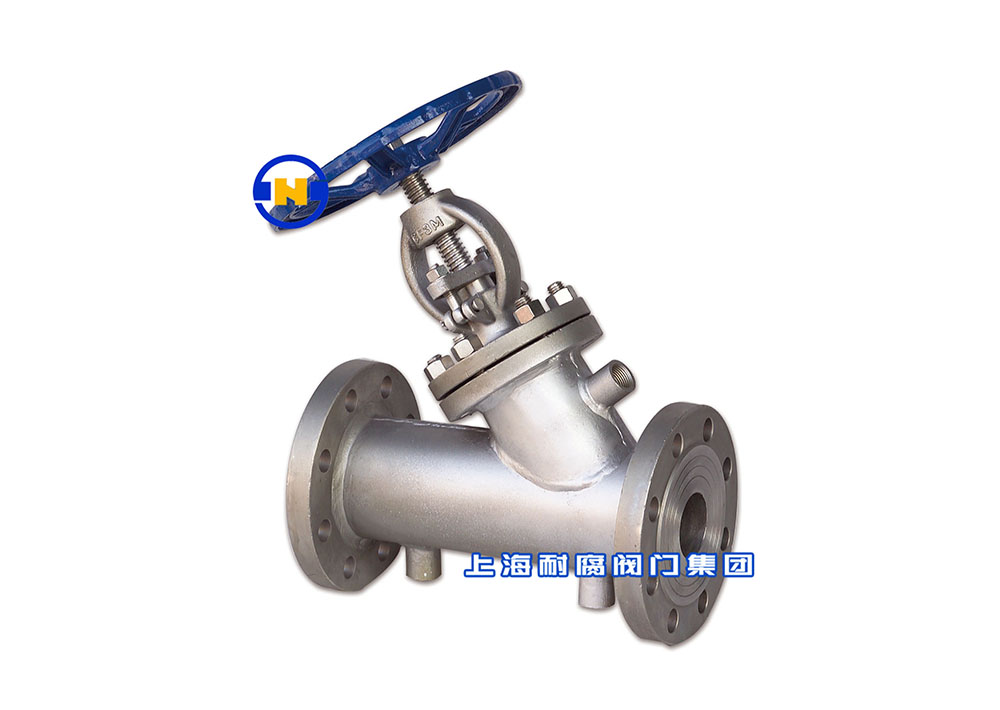

    保温截止阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管理中介质热能损失。在阀门的侧面和底部设置了夹套接口,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。主要应用于化工、石油、制药、冶金等行业的系统管路中,输送在常温状态下会凝固、易结晶的介质。 保温截止阀可选用各种配管法兰标准及法兰密封面型式,传动方式可选用手动、蜗轮转动,也可选用电动、气动、液动等驱动方式,便于远距离的控制,满足用户不同需求。

  • 波纹管截止阀,截止阀

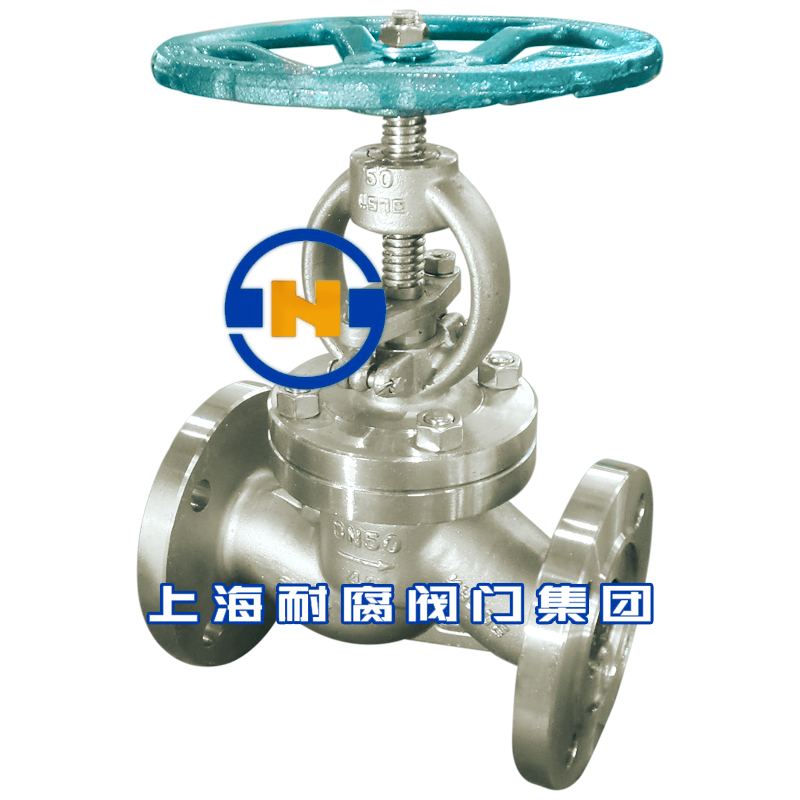

    波纹管截止阀双重的密封设计(波纹管+填料)若波纹管截止失效,阀杆填料也会避免泄露,坚固耐用的波纹管密封设计,保证阀杆的零泄露,密封安全、可靠,使用寿命长,减少维修次数。 波纹管截止阀可选用各种配管法兰标准及法兰密封面型式,传动方式可选用手动、蜗轮传动,也可选用电动、气动、液动等驱动方式便于远距离的控制,满足用户不同需求。

  • 铬钼钢保温截止阀,截止阀

    铬钼钢保温截止阀,截止阀具有良好的保温特性,且阀门的通径与管径一致,同时又能有效降低管理中介质热能损失。在阀门的侧面和底部设置了夹套接口,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。主要应用于化工、石油、制药、冶金等行业的系统管路中,输送在常温状态下会凝固、易结晶的介质。 保温截止阀有直通式,直角式等各种形式,可以根据客户提供的尺寸来图订制

  • 不锈钢衬氟截止阀,截止阀

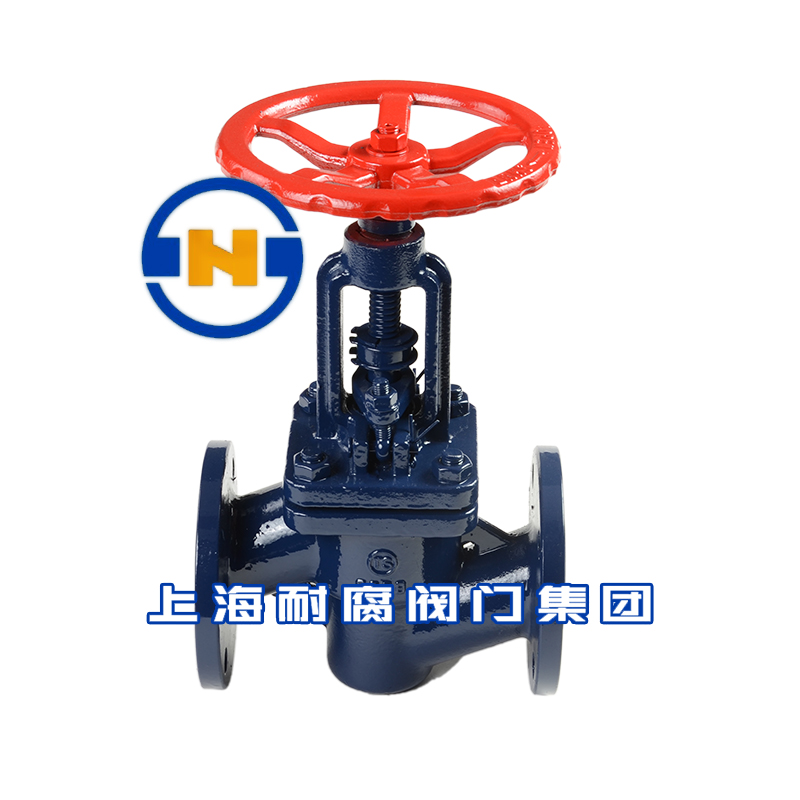

    不锈钢衬氟截止阀,衬氟阀门基本结构 1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 二、驱动方式 手动、齿轮传动、气动(常开或常闭)、电动。

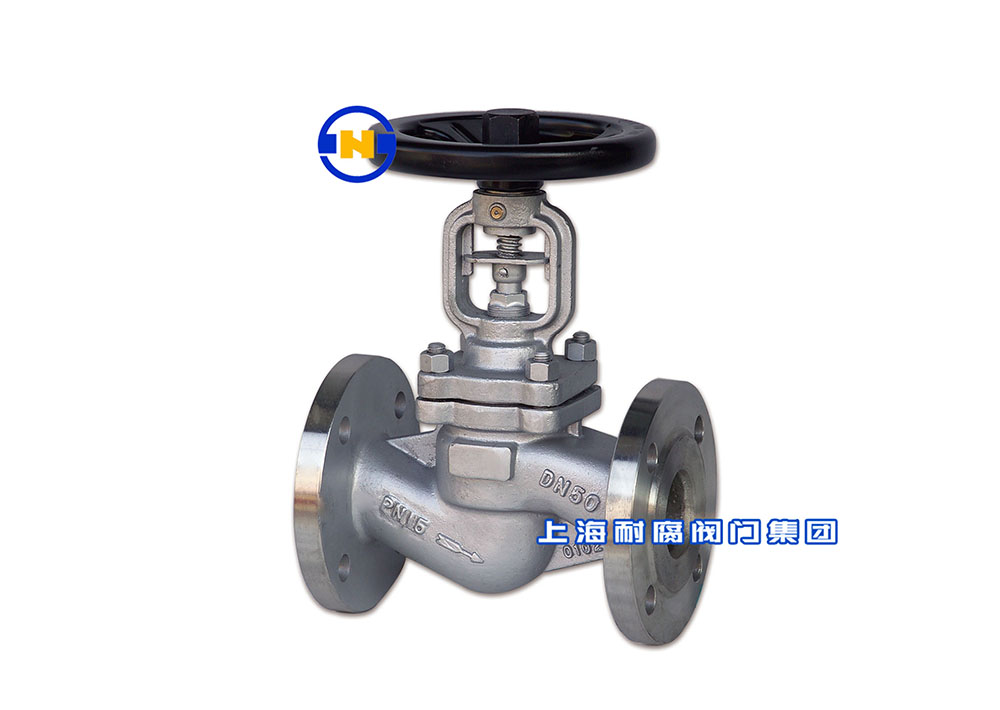

  • 2205截止阀,截止阀
