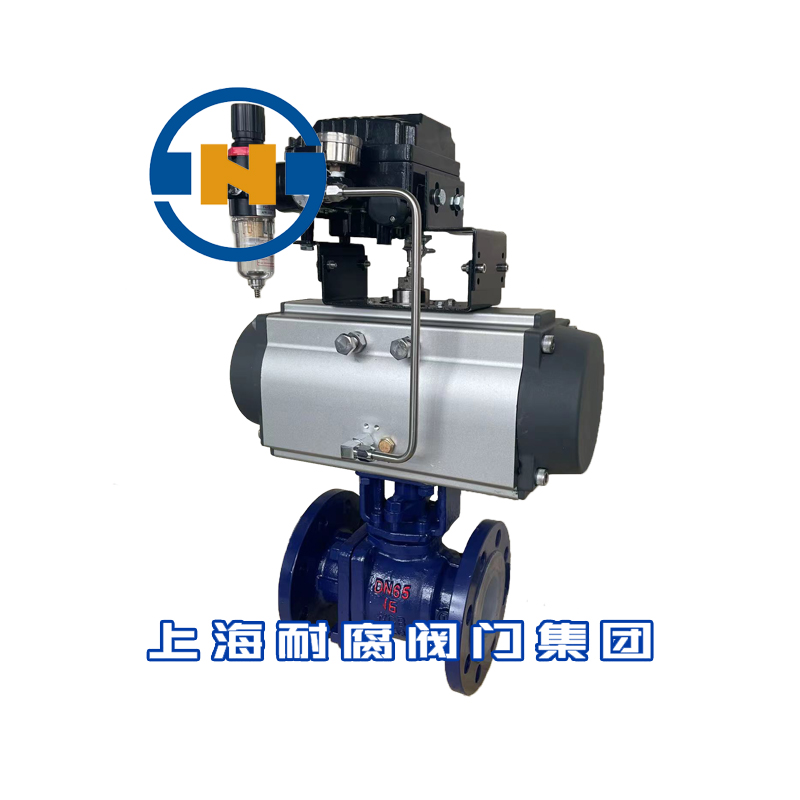

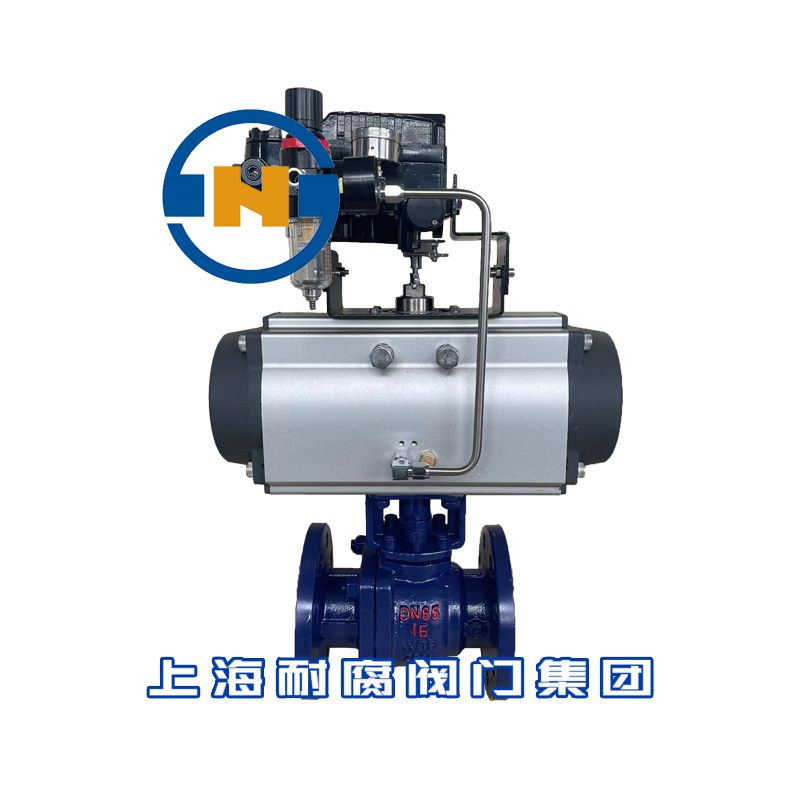

气动碳钢衬氟球阀,球阀

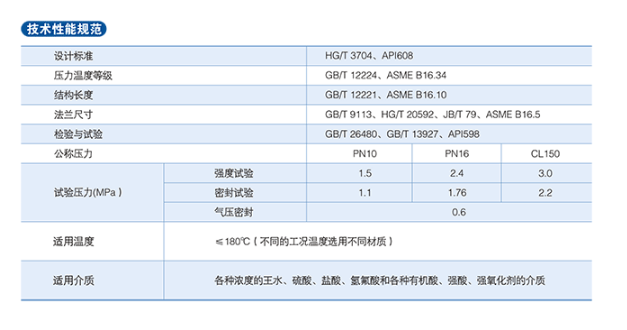

  • 性能规范

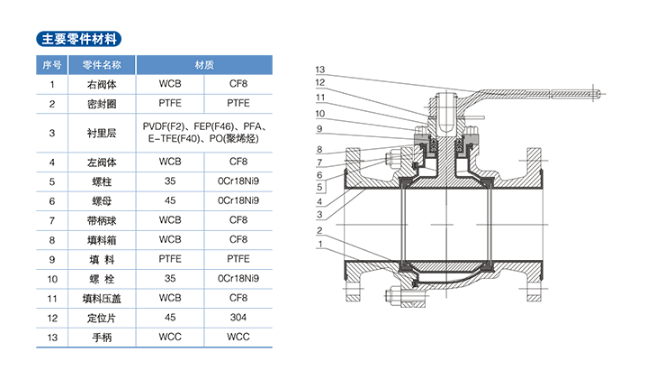

  • 主体零件

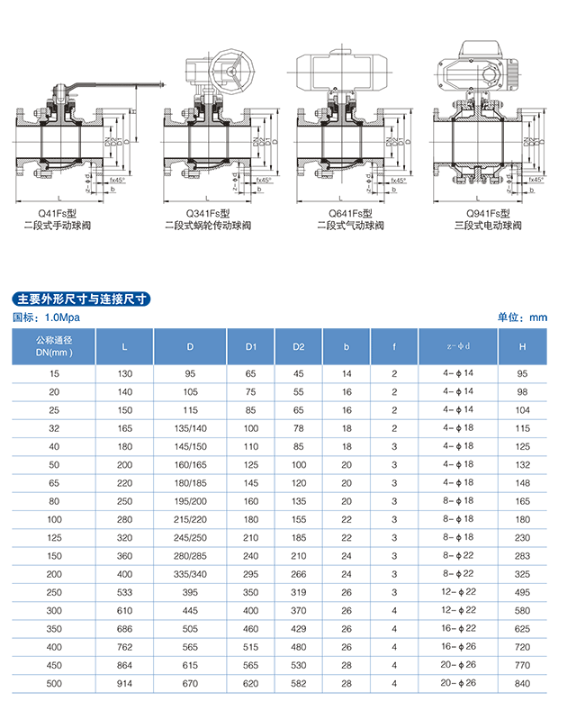

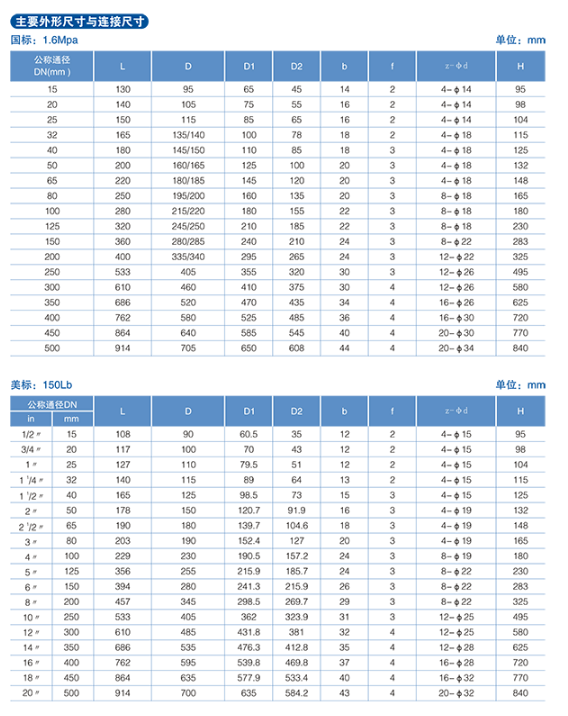

  • 结构尺寸
  • 图纸下载

衬氟球阀和旋塞阀属同一类阀门,不同的是球阀是用圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。

一、上海耐腐阀门集团推出的气动衬氟球阀系列球阀基本系列为Q641F46型,Q641PFA型等,可分为二片式和三片式两种结构形式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下特点: 1、采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”以外其它任何强腐蚀介质。

2、气动衬氟球阀采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通畅和管路维护。

3、气动衬氟球阀的启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。

4、气动衬氟球阀的结构紧凑合理,阀体内腔空间小,减少了介质滞留,密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

5、气动衬氟球阀的二片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧阀体分离,可实现在线更换、维修。

二、驱动方式:手动、蜗轮传动,气动、电动。

我司生产的气动衬氟球阀可以配备双作用或单作用气缸,可以选配电磁阀(防爆电磁阀),限位开关,气动三联件等附件。

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

相关产品

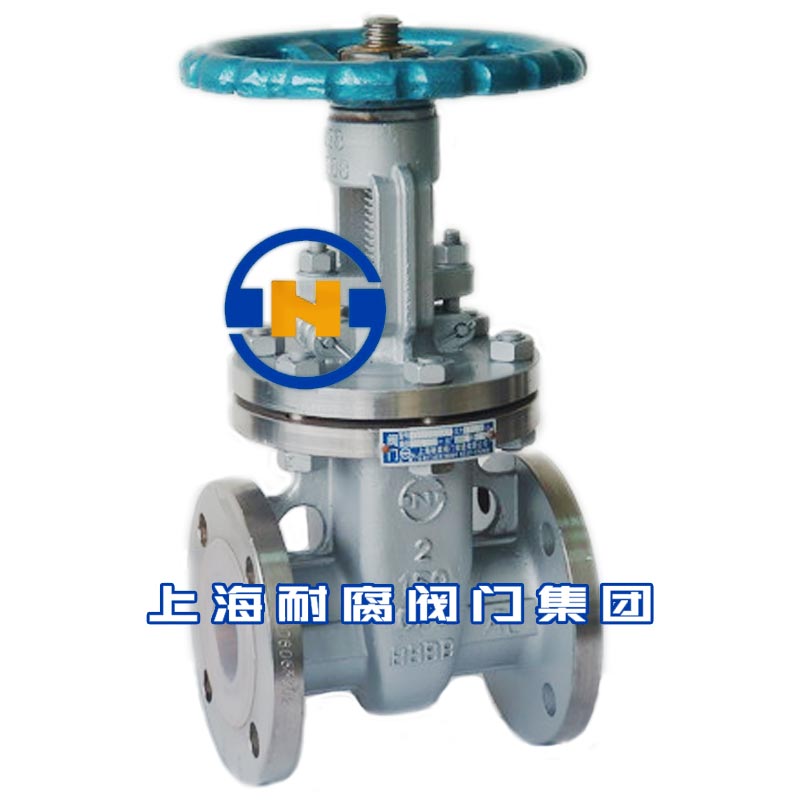

  • 不锈钢衬氟闸阀,衬氟阀门,不锈钢衬氟闸阀

    一、楔式闸阀的特点 1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部包衬氟塑料; 2、密封副为FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低; 3、填料采用PTFE(F4)标准填料,密封性能好,维修更换方便。 4、带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想; 5、介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作启闭装置。 二、驱动方式 手动、电动、正齿轮、伞齿轮传动。

  • 美标衬氟止回阀,衬氟升降式止回阀,美标衬氟阀门

    美标衬氟升降式止回阀 主要型号有全衬里H41F46直通升降式止回阀,其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。H41F46-150LB H41F4-150LB H41PFA-150LB

  • 碳钢衬氟隔膜阀,衬氟阀门

    碳钢衬氟隔膜阀,衬氟阀门 碳钢衬氟隔膜阀基本系列为全衬里G41F46、EG41F46型堰式和G45F46型直流式,其特点如下: 1、复合隔膜将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。 2、利用FEP( Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Teflon氟塑料衬里层的阀门,可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。 3、作为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性,进行定期更换。 4、氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料衬里性能表”。 二、驱动方式 手动、气动(常开或常闭)、电动。

  • 304衬氟球阀,衬氟阀门

    不锈钢衬氟球阀 衬氟球阀基本型号:Q41F46-16P Q41F46-16RL 球阀基本系列为Q41F46型,可分为二片式和三片式两种结构形式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下特点: 1、采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”以外其它任何强腐蚀介质。 2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通畅和管路维护。 3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。 4、结构紧凑合理,阀体内腔空间小,减少了介质滞留,密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。 5、二片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。 二、驱动方式: 手动、蜗轮传动,气动、电动。 联系方式 上海耐腐阀门集团有限公司 总部地址:上海市松江区泖亭路369号 业务洽谈:朱经理 13774207177 在线QQ: 1185290480​ 销售热线:021-57609858 销售传真:021-57609848 企业邮箱:zhuchen@sn-v.com 集团网站:www.sn-v.com

  • 美标碳钢衬氟球阀,球阀

    美标衬氟球阀基本型号:Q41F46-150LB Q41PFA-150LB。球阀基本系列为Q41F46型,可分为二片式和三片式两种结构形式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单。

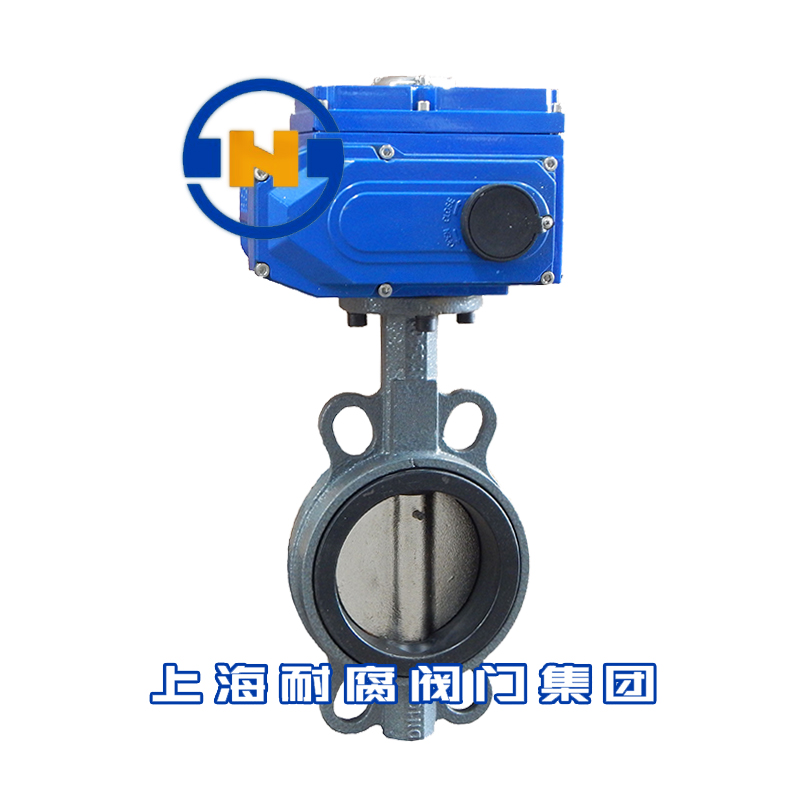

  • 脱硫蝶阀,衬里阀门

    1、脱硫蝶阀 脱硫蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。脱硫蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量凋节功能和关闭密封特性,是近十几年来发展最快的阀门品种之一。 阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

  • 衬氟三通球阀,衬氟球阀

    上海耐腐阀门集团 生产衬氟球阀,球阀,有304/F46,WCB/F46的各类型各口径衬氟球阀,都是极为可靠耐用的衬氟阀门,衬氟球阀性价比高,更换方便,用途广泛

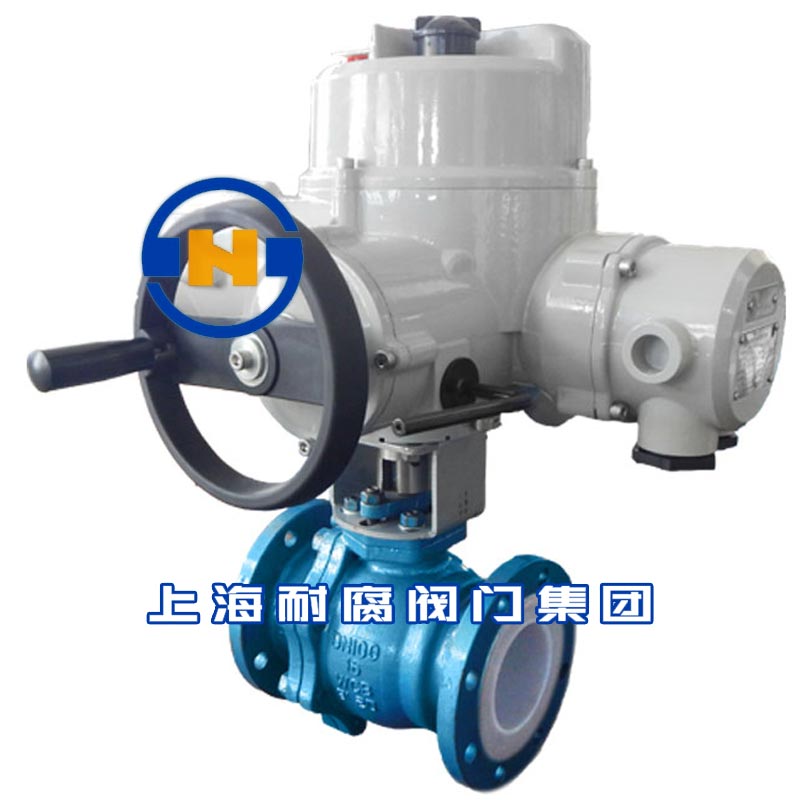

  • 电动衬氟球阀,衬氟阀门
