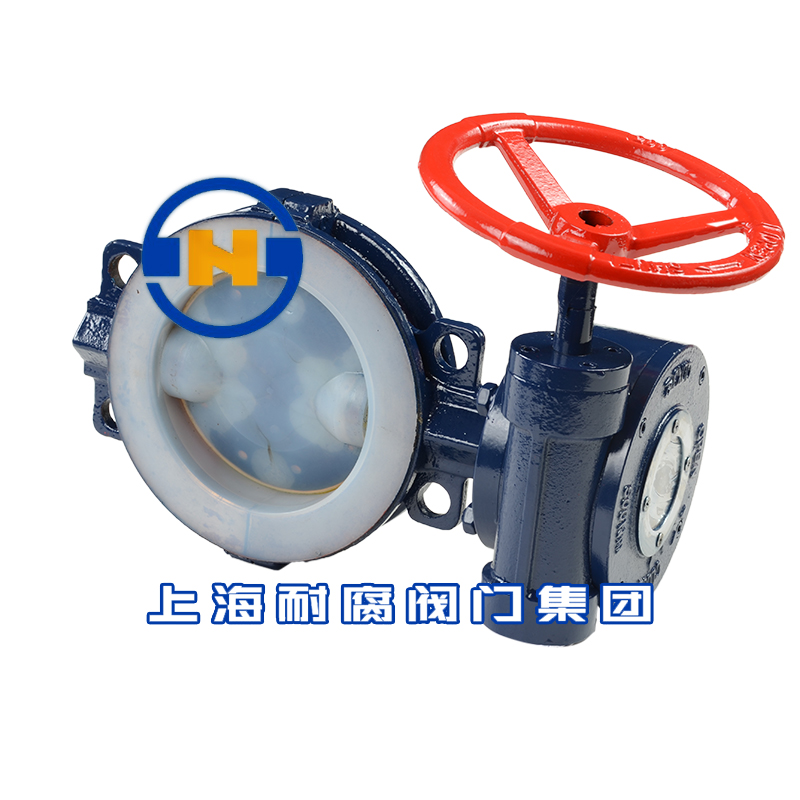

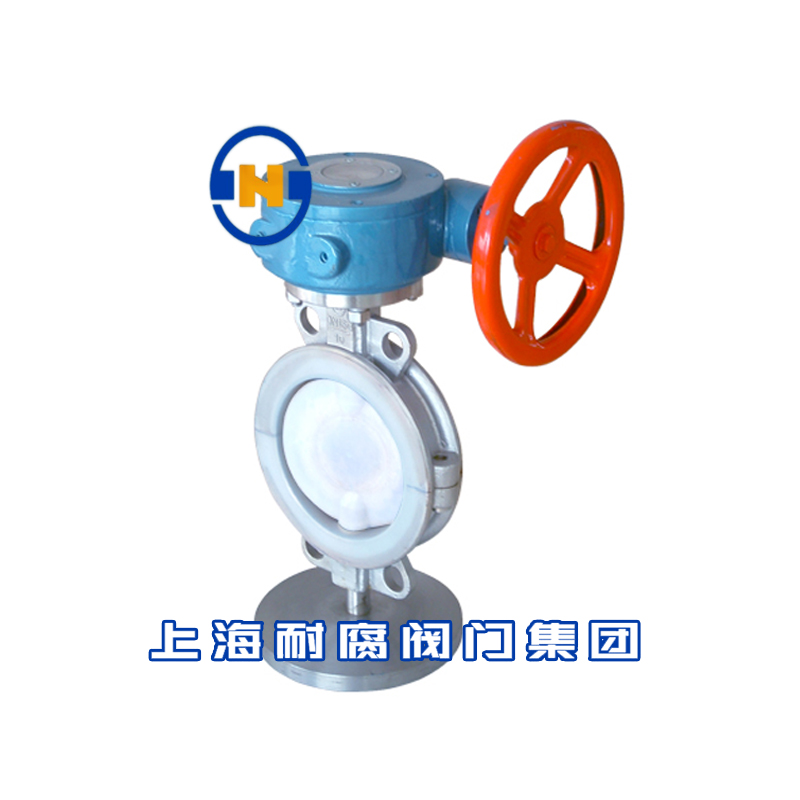

碳钢衬氟对夹蝶阀,蝶阀

  • 性能规范
  • 主体零件
  • 结构尺寸
  • 图纸下载

碳钢衬氟对夹蝶阀是随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。衬氟对夹蝶阀在管路中除了起截断和节流用外,蝶阀还有体积小、重量轻、结构紧凑等优点,与同参数闸阀比较,平均减轻重量达30—50% 蝶板旋转900既可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相和启闭力矩较小。

一、公司推出的氟塑料衬里螺阀系列

1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。

二、结构特点

1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。

2.碳钢衬F46对夹蝶阀的四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。

三、驱动方式手动、蜗轮传动、气动、电动。

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

衬氟蝶阀性能

衬氟蝶阀 主要零部件 材质

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

衬氟蝶阀 结构长度 外形尺寸

联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ:   1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

相关产品

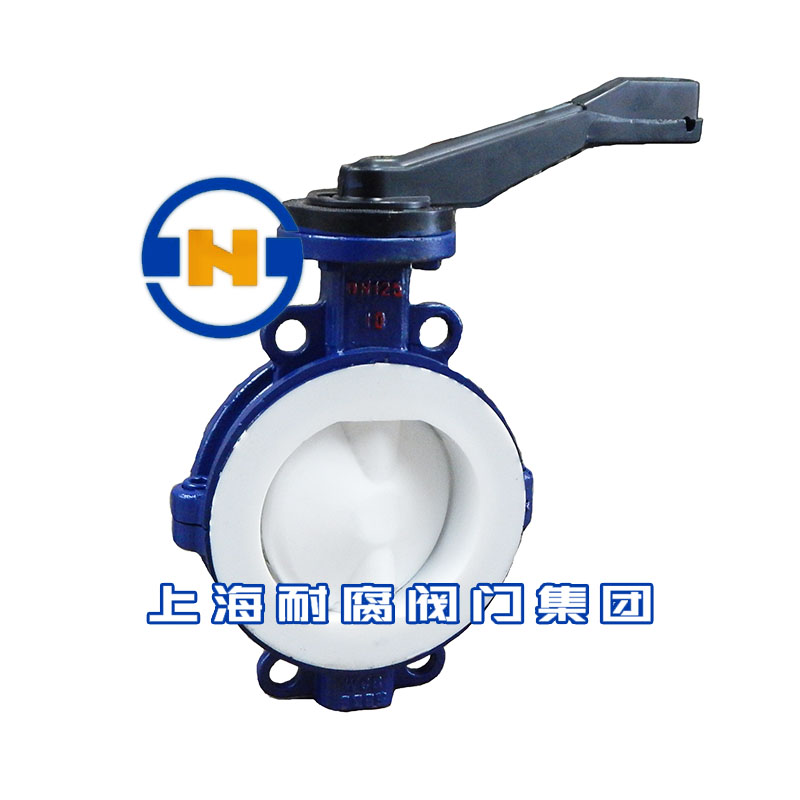

  • 衬氟对夹蝶阀,蝶阀

    衬氟蝶阀基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

  • 衬胶法兰蝶阀,蝶阀

    衬胶法兰蝶阀类型有多种型号,即D41X-16C和D41F-16C,还有D41J-16C,采用对分两片式阀体组合,阀座与阀体内衬一体化 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

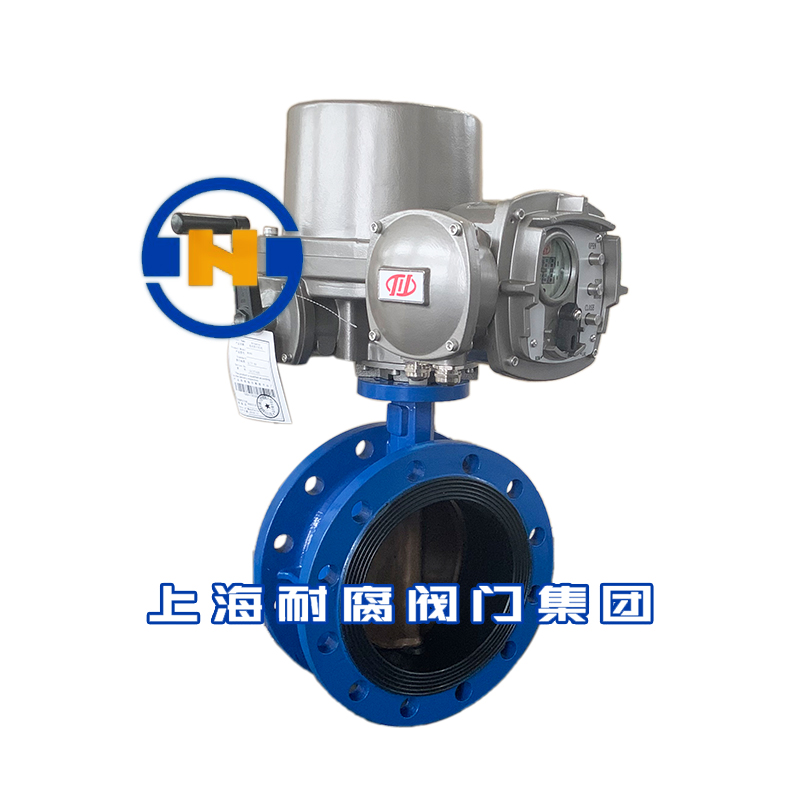

  • 大口径衬氟蝶阀,蝶阀

    衬氟法兰蝶阀其基本类型有D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

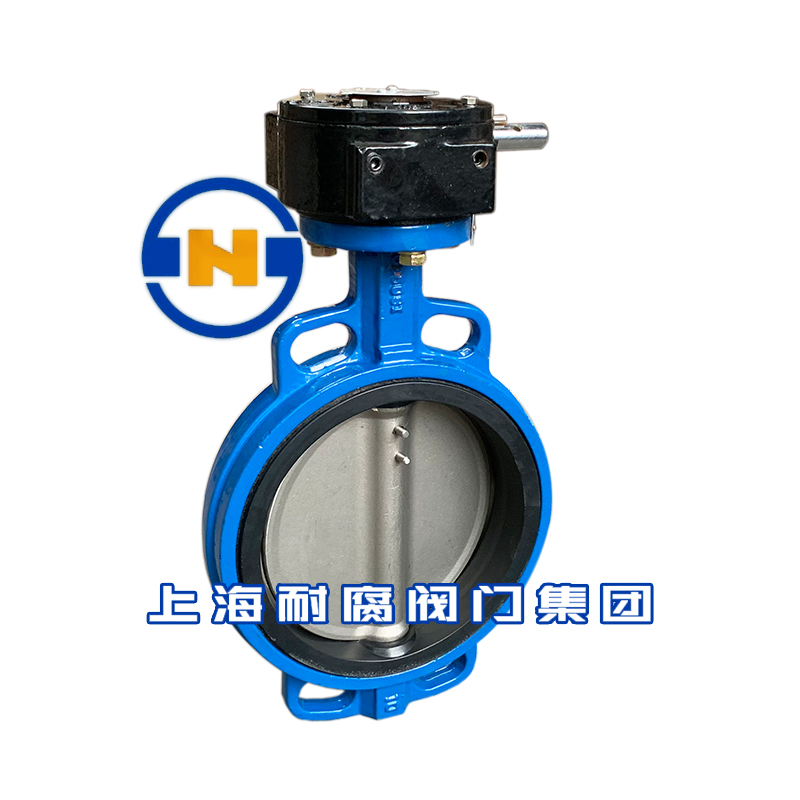

  • 半衬胶蝶阀,蝶阀

    半衬胶蝶阀其基本类型有两种,即D71X和D71X(中线)全衬里型对夹式蝶阀与D41F4和D41X(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71X阀杆与蝶板(锻)为一体,表面均匀包覆一层三元乙丙胶,阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

  • 衬氟蝶阀,蝶阀

    衬氟法兰蝶阀,衬氟蝶阀 1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

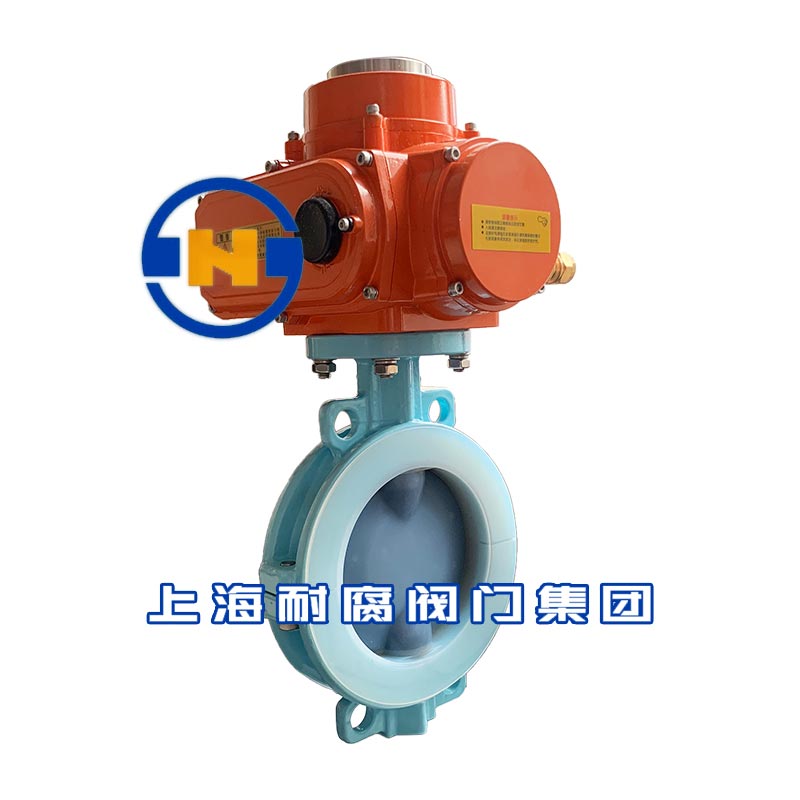

  • 电动衬氟对夹蝶阀,蝶阀

    衬氟对夹蝶阀,蝶阀其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

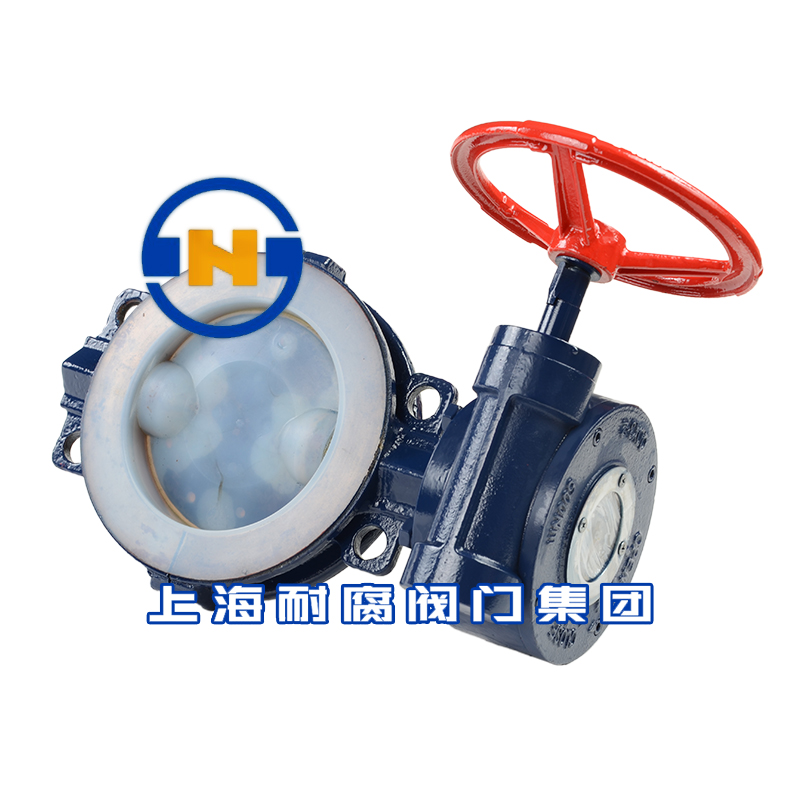

  • 衬氟对夹蝶阀,蝶阀

    上海耐腐阀门的衬氟蝶阀系列 1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

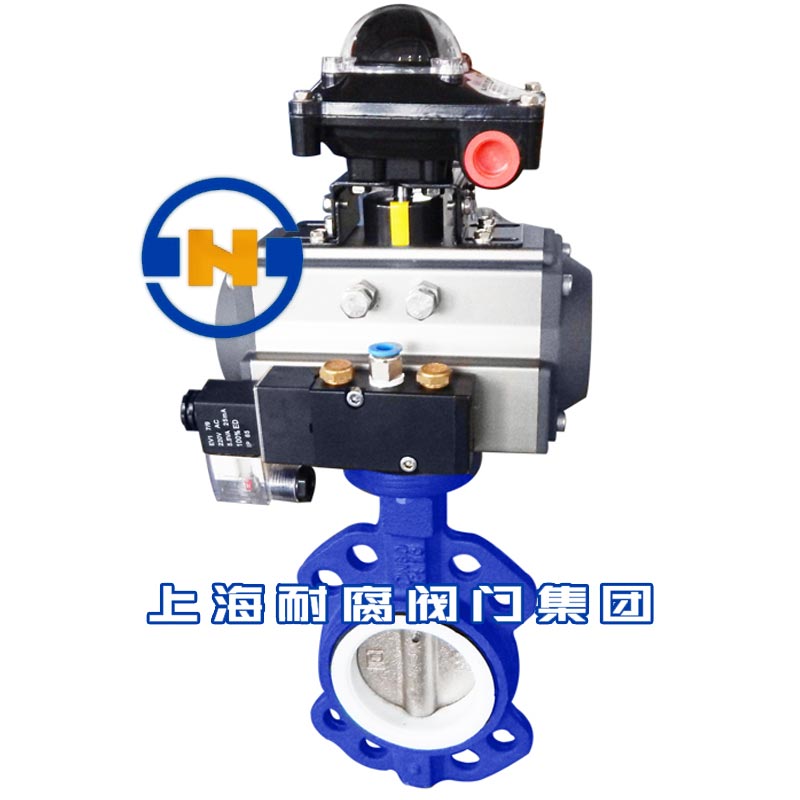

  • 气动半衬蝶阀,蝶阀

    衬氟对夹蝶阀,半衬氟阀门,蝶阀 1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D41F4和D41F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。 2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。 二、结构特点 1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。 2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。 三、驱动方式 手动、蜗轮传动、气动、电动。

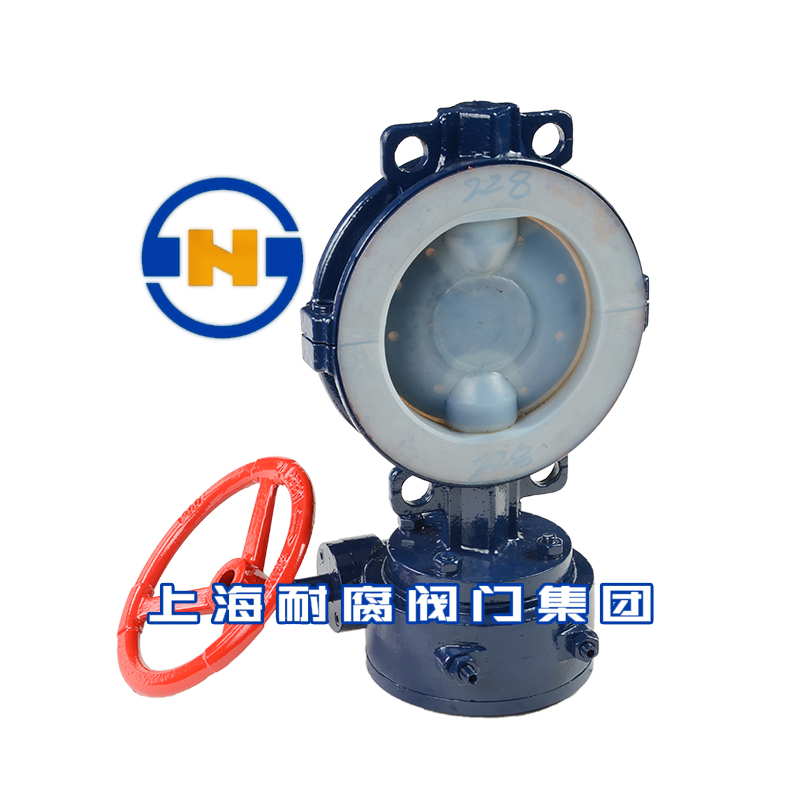

  • 衬氟蝶阀,对夹蝶阀
