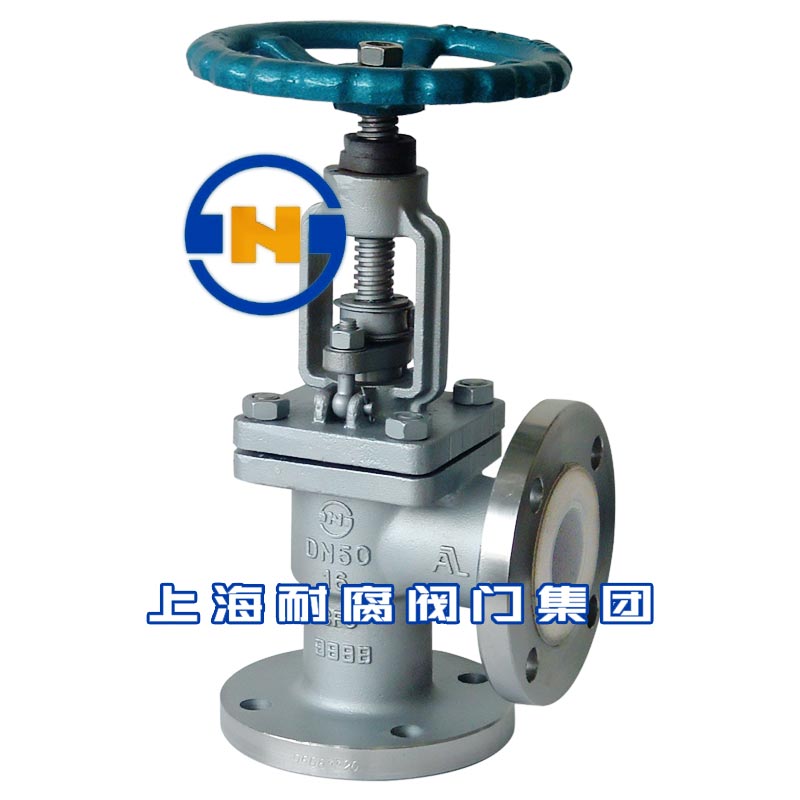

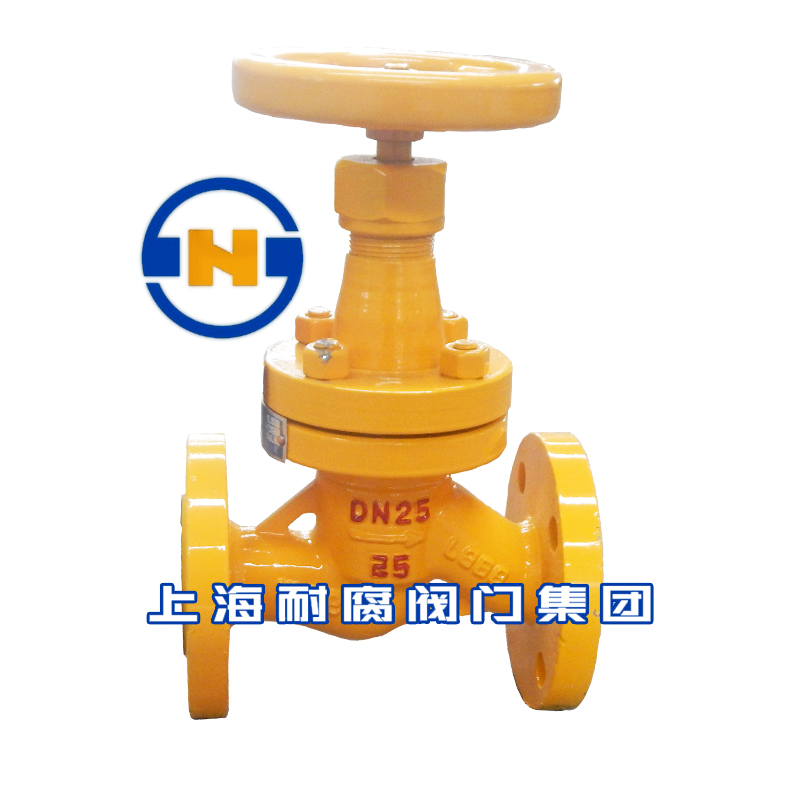

衬氟截止阀基本结构 1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 二、驱动方式 手动、齿轮传动、气动(常开或常闭)、电动。

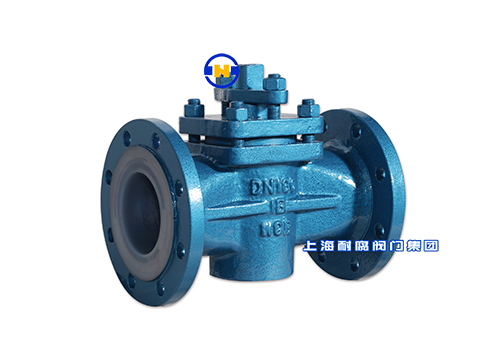

上海耐腐阀门集团推出的衬氟旋塞阀系列 1、X43F型:特殊设计的阀座衬套(PTFE或对位聚苯)与钢制塞体组成的密封副;塞体为不锈钢(不衬)。 2、X43F46型:全部阀体、塞体通道表面内衬FEP、PFA等材料。 X43F和X43F46型自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥角设计,密封性能好,使用寿命长,具有进出口端同时密封的优点,在整个工作过程当中密封副摩擦系数小,塞体运转灵活。 二、X43F型旋塞阀结构特点 1、阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。 2、双道沟槽密封环既可以是PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。 3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合,既可以调整密封面间的密封比压,使塞子转动灵活,又中能保证进、出口端和中法兰连接端的密封。 4、整个密封过程可近似认为与管道内压力无关。 5、PTFE衬套内,根据使用温度和工作介质采用不同材料的填充物,润滑好、寿命长。 三、驱动方式 手动、电动、蜗轮传动。 联系方式 上海耐腐阀门集团有限公司 总部地址:上海市松江区泖亭路369号 业务洽谈:朱经理 13774207177 销售热线:021-57609858 销售传真:021-57609848 在线QQ: 1185290480 企业邮箱:zhuchen@sn-v.com 集团网站:www.sn-v.com
