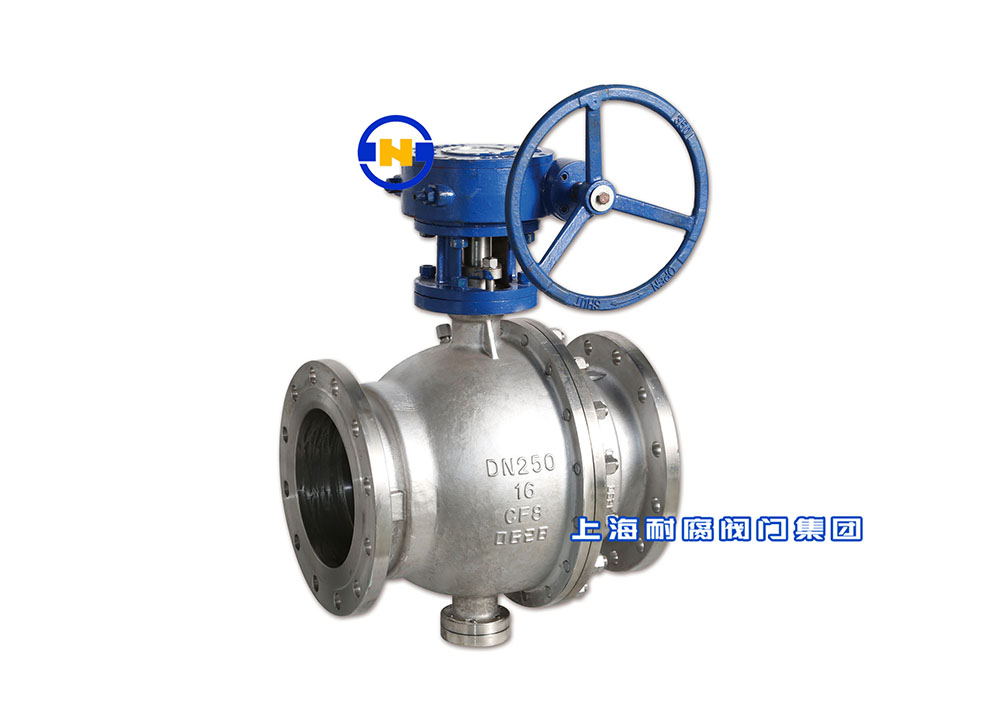

固定球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给转轴,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预紧阀座组件,具有自紧特性,实现上游密封。设有两个阀座,每个方向都能密封,因而安装没有流向限制。

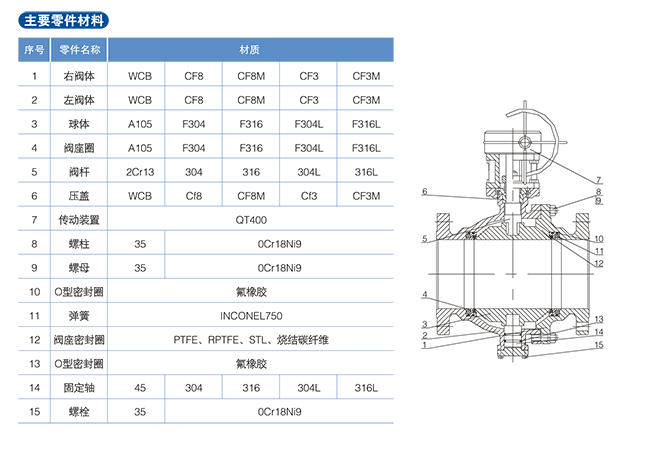

固定球阀有二段式和三段式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,密封性好。上下阀杆设有PTFE轴承,减少摩擦,小轴底部设有调整片,保证球与密封圈的接触性位置,处于适度状态。
球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。PTFE密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。固定球阀具有性能优异,可靠性高,用途广泛,价格合理等优点。
适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
联系方式
上海耐腐阀门集团有限公司
总部地址:上海市松江区泖亭路369号
业务洽谈:朱经理 13774207177
在线QQ: 1185290480
销售热线:021-57609858
销售传真:021-57609848
企业邮箱:zhuchen@sn-v.com
集团网站:www.sn-v.com

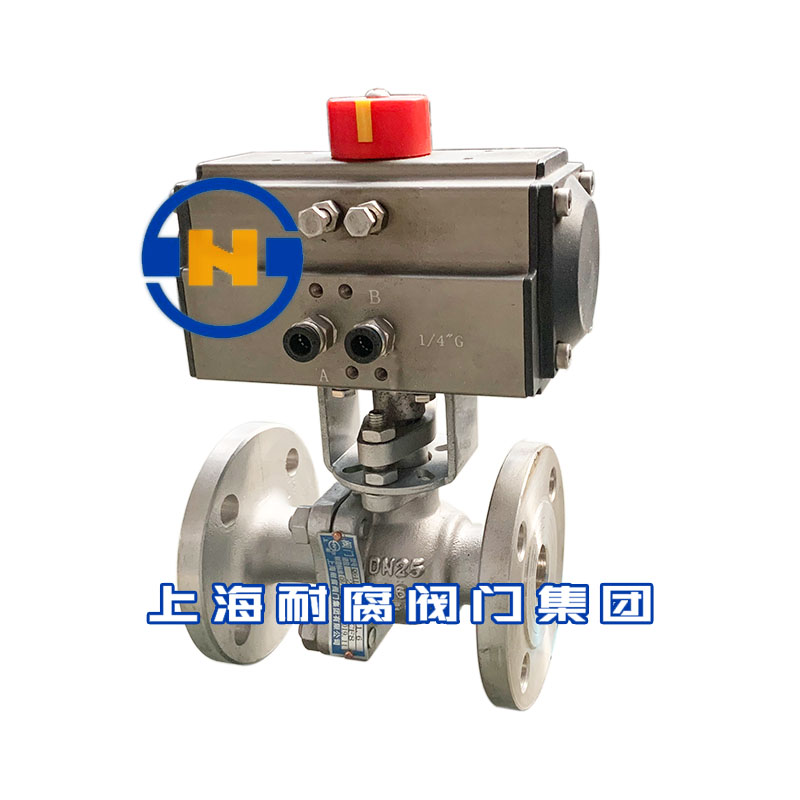

气动塑料球阀为浮动球式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。
氟塑料衬里球阀基本型号:Q41F46-16C Q41F46-16P Q41F46-16RL Q41F46-150lb 球阀基本系列为Q41F46型,可分为二片式和三片式两种结构形式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下特点: 1、采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”以外其它任何强腐蚀介质。 2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通畅和管路维护。 3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。 4、结构紧凑合理,阀体内腔空间小,减少了介质滞留,密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。 5、二片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。 二、驱动方式: 手动、蜗轮传动,气动、电动。 联系方式 上海耐腐阀门集团有限公司 总部地址:上海市松江区泖亭路369号 业务洽谈:朱经理 13774207177 在线QQ: 1185290480 销售热线:021-57609858 销售传真:021-57609848 企业邮箱:zhuchen@sn-v.com 集团网站:www.sn-v.com
浮动球阀为浮动球式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。它有两个密封面,目前球阀的密封面材料很多,如橡胶、氟塑料、陶瓷、不锈钢、硬质合金等,可根据不同的工况选用,软密封座圈能实现零泄漏。上海耐腐阀门集团生产的碳钢球阀可以喷多种颜色的油漆,大致上有蓝色,灰色,白色,绿色等。
陶瓷球阀为浮动球式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。它有两个密封面,目前球阀的密封面材料很多,如橡胶、氟塑料、陶瓷、不锈钢、硬质合金等,可根据不同的工况选用,软密封座圈能实现零泄漏。 浮动球阀操作方便,启闭迅速,从全开到全关只要旋转90°。球阀结构简单,维修方便,密封圈拆卸更换比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀与磨损。由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。
浮动球阀可选用各种配管法兰标准及法兰密封面型式,传动方式可选用手动、蜗轮传动,也可选用电动、气动、液动等驱动方式,便于远距离的控制,满足用户不同需求。
内螺纹球阀,丝扣球阀操作方便,启闭迅速,从全开到全关只要旋转90℃。球阀结构简单维修方便,密封圈拆卸更换比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀与磨损。由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。 丝扣球阀可选用手动传动方式,也可选用电动、气动、液动等驱动方式,便于远距离的控制,满足用户不同需求。

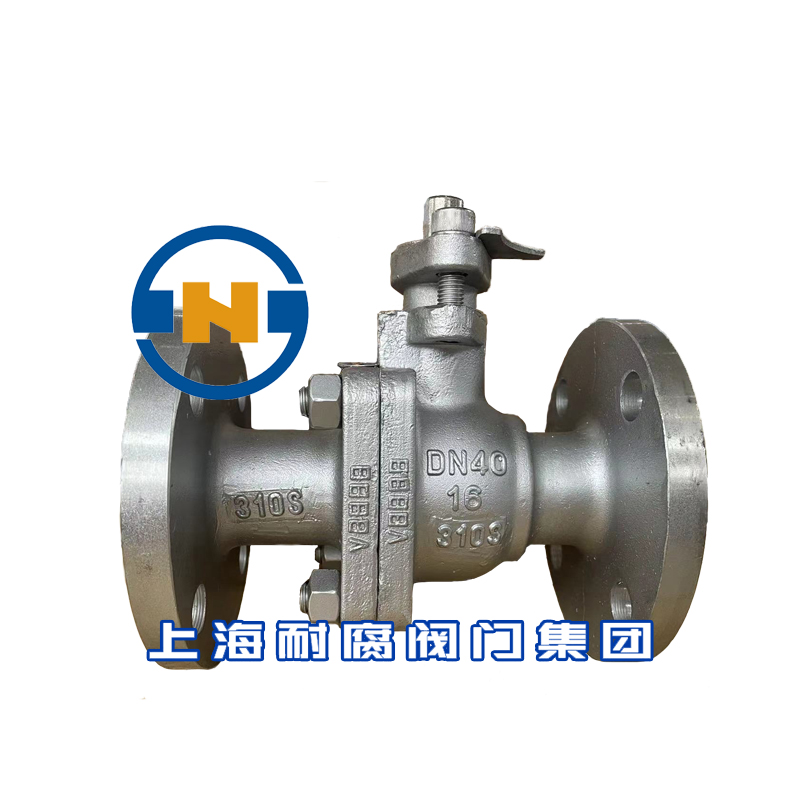

310S双相不锈钢是奥氏体铬镍不锈钢,称其2520双相不锈钢。其具有很好的抗氧化性,耐腐蚀性,因其铬和镍含量高,所以310S双相不锈钢又拥有良好的耐高温性,310S双相不锈钢最高耐温1200℃,可在1150℃高温下连续使用。
电动衬氟球阀基本型号:Q941F46-16C 球阀基本系列为Q41F46型,可分为二片式和三片式两种结构形式,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下特点: 1、采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”以外其它任何强腐蚀介质。 2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通畅和管路维护。 3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。 4、结构紧凑合理,阀体内腔空间小,减少了介质滞留,密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。 5、二片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。 二、驱动方式: 手动、蜗轮传动,气动、电动。 联系方式 上海耐腐阀门集团有限公司 总部地址:上海市松江区泖亭路369号 业务洽谈:朱经理 13774207177 在线QQ: 1185290480 销售热线:021-57609858 销售传真:021-57609848 企业邮箱:zhuchen@sn-v.com 集团网站:www.sn-v.com
气动钛球阀为浮动球式球阀,其结构紧凑、体积小、重量轻、造型美观、流阻系数小,密封可靠。它有两个密封面,目前球阀的密封面材料很多,如橡胶、氟塑料、陶瓷、不锈钢、硬质合金等,可根据不同的工况选用,软密封座圈能实现零泄漏。 浮动球阀操作方便,启闭迅速,从全开到全关只要旋转90°。球阀结构简单,维修方便,密封圈拆卸更换比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀与磨损。由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。
